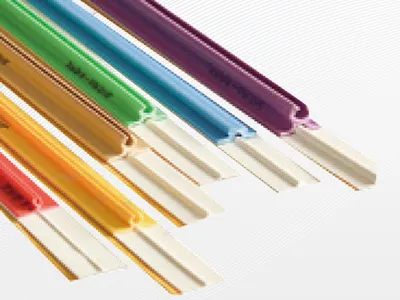

Отличающаяся быстрым монтированием матрица биговки HFM - это ключевой компонент в плосковысекальных прессах. Предназначена для нанесения точных бигов на бумаге, картоне, пластиковых пленках и других материалах, что упрощает последующие операции фальцовки и формовки. Быстромонтируемая структура позволяет значительный прирост производства.
| Вес листа (г) | Толщина листа (мм) | Высота биговальной лиинейки (мм) | Обычно используемые биговальные линейки | ||||||
| 23.50 | 23.40 | 23.30 | 23.20 | 23.10 | 23.00 | 23.24 | 22.9 | ||
| 200 | 0.28 | 0.3×1.0 | 0.4×1.0 | - | - | - | - | 0.5×1.0 | - |
| 250 | 0.35 | 0.3×1.2 | 0.4×1.2 | 0.5×1.2 | - | - | - | 0.5×1.2 | - |
| 300 | 0.42 | 0.3×1.3 | 0.4×1.3 | 0.5×1.4 | - | - | - | 0.5×1.4 | - |
| 350 | 0.50 | - | 0.4×1.4 | 0.5×1.5 | 0.6×1.5 | - | - | 0.5×1.5 | - |
| 400 | 0.56 | - | - | 0.5×1.6 | 0.6×1.6 | - | - | 0.5×1.6 | 0.8×1.6 |
| 450 | 0.63 | - | - | 0.5×1.7 | 0.6×1.7 | 0.7×1.7 | - | - | 0.8×1.7 |
| 500 | 0.70 | - | - | - | - | 0.7×1.7 | 0.8×1.7 | - | 0.8×1.7 |

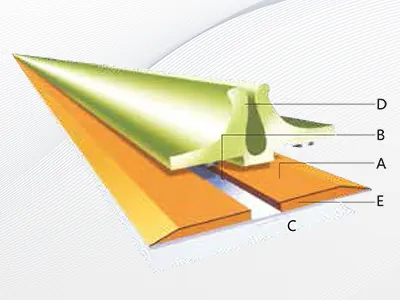

Матрицы для обратной биговки предназначены для создания обратных складок (выпуклых линий) на поверхности материалы. В отличие от обычных складок (вмятин), обратные складки формируются на обратной стороне материала, в результате чего на передней стороне получается выпуклая линия. Эта техника помогает добиться точных и четких складок. Использование матрицы для обратной биговки особенно преимущественно в задачах, где требуется прочная и структурированная складка.
Расчеты:
Для расчетов используются следующие формулы:
Расстояние между линиями режущей стали (d):
Для картона: d = (толщина бумаги (g) x 1.5) + ширина биговки (c)
Для гофрированного картона: d = (толщина бумаги (g) x 2.0) + ширина биговки (c)
Высота стальной линейки (h):
h = высота вырубного штампа (f) - (толщина бумаги (g) + высота основания (a))

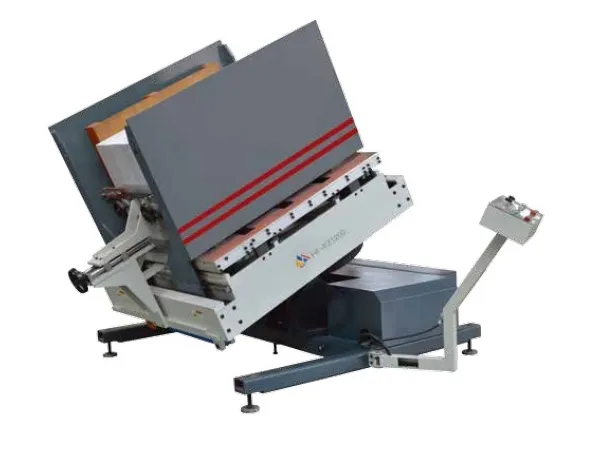

Данное устройство идеально соответствует требованиям печатной и упаковочной отрасли. Устройство выполняет множество функций (удаление пыли, разрыхление, переворачивание стопок бумаги) и является незаменим устройством для повышения эффективности, как до, так и после печатных процессов.
| Модель | HF-FZ1200 | HF-FZ1200A | HF-FZ1700ZL |
| Макс. вес стопки (включая поддон) (кг) | 100 | 1400 | 2500 |
| Макс. размер листа (мм) | 800×1200 | 800×1200 | 1200×1700 |
| Открытие держателя (мм) | Мин. 680 Макс. 1440 | Мин. 920 Макс. 1920 | Мин. 920 Макс. 1840 |
| Мощность (кВт) | 8 | 8 | 16 |
| Источник питания | 3 фазный 380 В переменный ток 50 Гц | ||
| Макс. давление | 16 МПа | ||
| Уровень шума | ＜ 80 Дб (A) | ||
| Температура | 12℃ - 45℃ | ||
| Относительная влажность | ＜ 50% без конденсации | ||
| Масса нетто (кг) | 2800 | 3600 | 4200 |
| Габариты (мм) | 2370×2090×1890 | 2900×2400×2200 | 2550×2590×2590v |

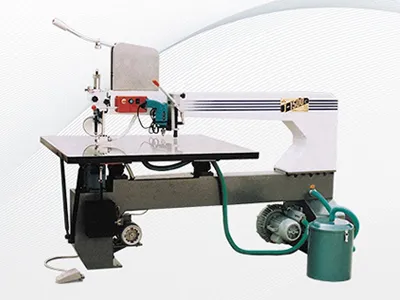

Пильный станок J-1500 предназначен для точной распиловки на штамповочных картонах в размерах от одной четвертой до сверхкрупных форматов. Нижний зажим оснащен автоматическим устройством для быстрой и эффективной замены полотна. Положение верхнего зажима и угол наклона рабочего стола легко регулируются. Поверхность крупного рабочего стола отполирована до зеркального блеска и оснащена системой воздушной флотации для легкой обработки прессованного картона большого размера. Мощная система пылеудаления сохраняет рабочую поверхность и окружающую среду чистой.

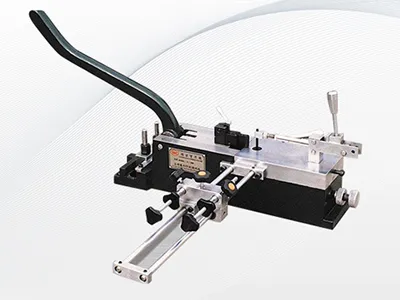

Гибочный инструмент предназначен для гибки стали, способствует созданию режущих кромок штампов. Инновационная и одновременно практичная структура обеспечивает простоту эксплуатации и высокую точность гибки. Инструмент оснащен 40 головками и охватывающими штампами (пресс-формами), обеспечивая гибку стальной линейки в требуемую форму.

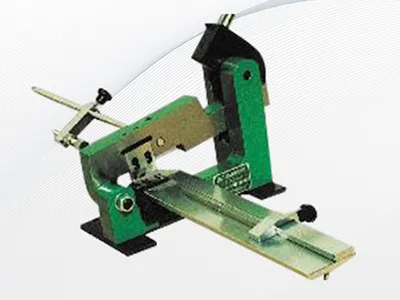

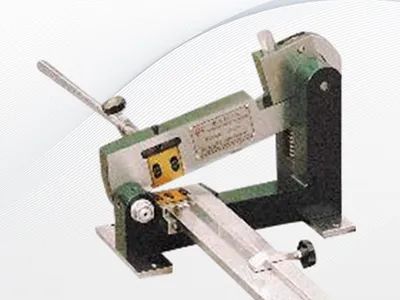

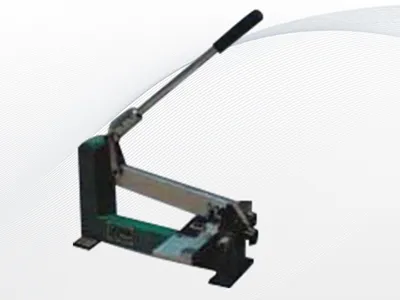

Ручная машинка QD-25M для резки стальных линеек вырубного штампа прямым резом или резом "под ус", позволяя легко переключаться между различными функциями обрезки. Надежная и простая конструкция для всех типов линеек штанцформ. Мерная шкала и фиксатор позволяют быстро нарезать одинаковые отрезки. Длинный рычаг обеспечивает минимальные усилия для осуществления реза. Режущее лезвие изготовлено из вольфрамовой стали с закаленной поверхностью, что обеспечивает исключительную долговечность. Стандартная модель может резать стальные пластины высотой до 32 мм. Доступны специальные модели с более высокими лезвиями (40 мм, 50 мм и более).

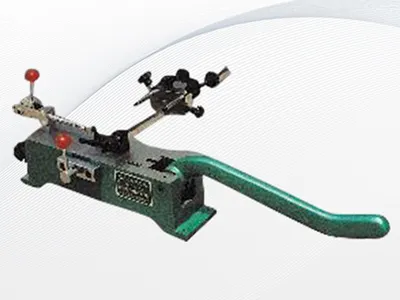

Данный инструмент CX-25B эффективно сгибает лезвия вырубных штампов в сложные формы. Благодаря 25 головкам и охватывающим штампам вместе с системами двойного позиционирования, инструмент обеспечивает быструю и точную работу, требуя минимального усилия со стороны пользователя.

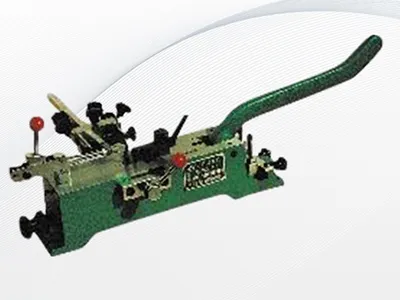

Модель CX-5A гибочного инструмента схожа по функциональности с CX-25B, но с более расширенными возможностями. Гибочный инструмент обеспечивает скоростную и удобную гибку лезвий с использованием 35 головок и охватывающих штампов для изготовления сложных форм.

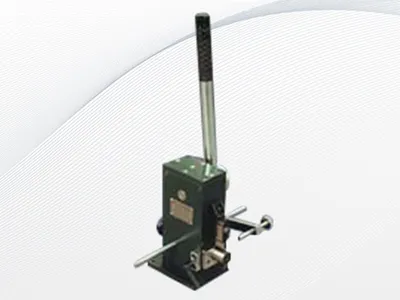

Универсальный инструмент сочетает в себе возможности стандартной и угловой резки. Благодаря сменным позиционирующим планкам, он легко перенастраивается для выполнения широкого спектра производственных операций.
После процесса гибки линейки (лезвия) торцевацель или нотчер YK-06 обеспечивает точное пробивание отверстий. Доступная ширина выемки составляет 3, 5 и 6 мм, что обеспечивает равномерное пробивание отверстий для постоянного качества лезвия.

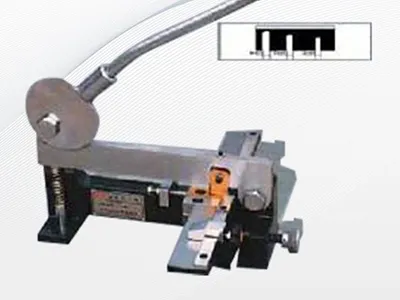

Торцеватель CK-9 предназначен для пробивки надрезов вдоль лезвий вырубной штамповки или линии сгиба в точках стыка, обеспечивая фиксированную ширину надреза 9 мм и регулируемую глубину надреза от 0 до 25 мм, что позволяет поддерживать эффективность без повреждения лезвия.

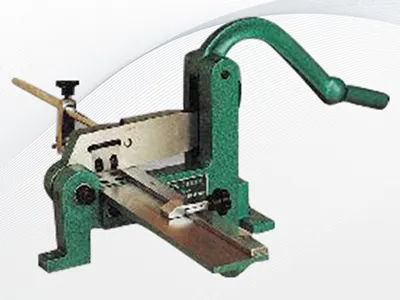

Ручной станок для резки CJ-25 используется на заключительном этапе резки. Оснащен 25 регулируемыми направляющими с обеих сторон для обеспечения прямых и гладких разрезов. Поддерживает максимальную высоту лезвия 40 мм, что снижает интенсивность на оператора и обеспечивает чистую отделку.
Торцеватель GQ-3-8M предназначен для пробивки отверстий на стыках лезвий и линий сгиба. Стандартная ширина выемки составляет 3, 5 и 8 мм. Инструмент использует вырубные лезвия из вольфрамовой стали с повышенной прочностью, которые прошли поверхностную закалку.
Используем в нашем оборудовании компоненты мировых брендов для высокой точности и надежности (ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, IDEC, YASKAWA, OMPI и BECKER). Надежные компоненты позволяют достичь точности высечки (±0.1мм/±0.075мм).
